電接點壓力表結構工作原理
發布時間：2021-12-21 05:56:50 瀏覽：

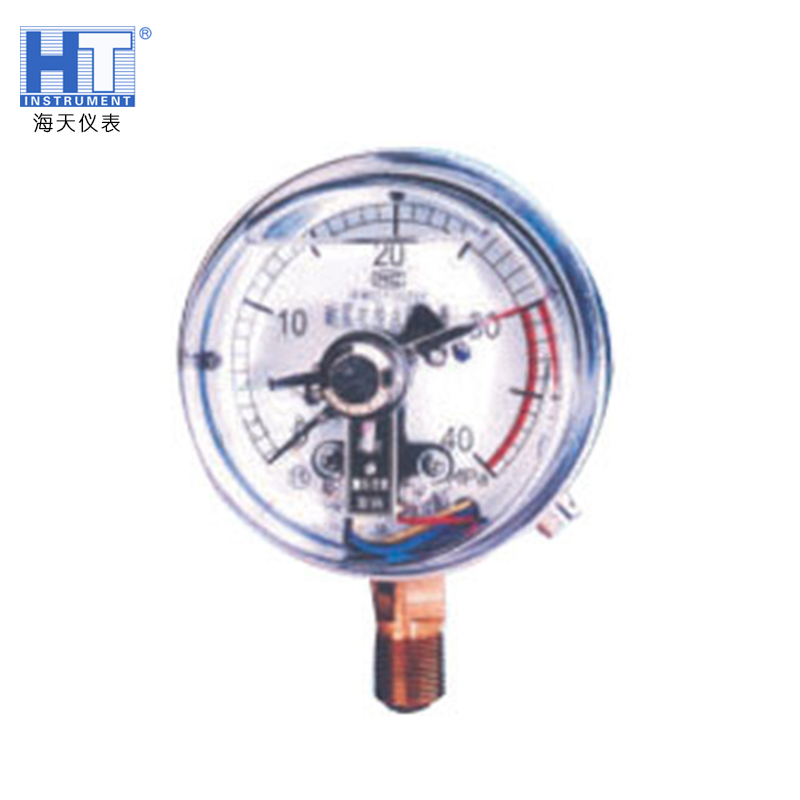

電接點壓力表有測量系統、指示系統、接點裝置、外殼、調整裝置和接線盒等組成。
電接點壓力表是在普通壓力表的基礎上加裝電氣裝置，在設備達到設定壓力時，現場指示工作壓力并輸出開關量信號的儀表。
一、工作原理
電接點壓力表的指針和設定針上分別裝有觸點，使用時首先將上限和下限設定針調節至要求的壓力點。當壓力變化時，指示壓力指針達到上限或者下限設定針時，指針上的觸點與上限或者下限設定針上的觸點相接觸，通過電氣線路發出開關量信號給其他工控設備，實現自動控制或者報警的目的。
目前國內電接點壓力表輸出接點信號的形式有：
1） 一個高位，一個低位開關量輸出；
2） 兩個高位開關量輸出；
3） 兩個低位開關量輸出；
4） 兩個低位，兩個高位開關量輸出；
二、電接點壓力表主要參數；
1）表盤直徑：￠60、￠100、￠150；
2）精度等級：1。6級；2。5級；
3）量程范圍：-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0~0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4.0；0～6.0；0～10；0～16 ；0～25；0～40；0～60；0～100；0～160Mpa；
4）彈性元件和接頭體材質有：銅合金、304SS、316、316L等。
5）電接點壓力表安裝結構形式：徑向直接安裝式；徑向帶前（后）邊安裝式；軸向直接安裝式；軸向帶前邊安裝式等；
6）連接螺紋規格主要有：M14*1．5、M20*1．5、G1/4、G1/2、G3/8、NPT1/2等，也可以根據用戶要求生產。
三、電氣參數：
1）電觸點最高耐壓：380VAC；220VDC；
2）最大工作電流：1A；
3）持續電流：0。6A；
4）最大功率：30VA；
5）設定范圍：
低位：量程的5%~50%范圍內任意設定；
高位：量程的50%~95%范圍內任意設定；
