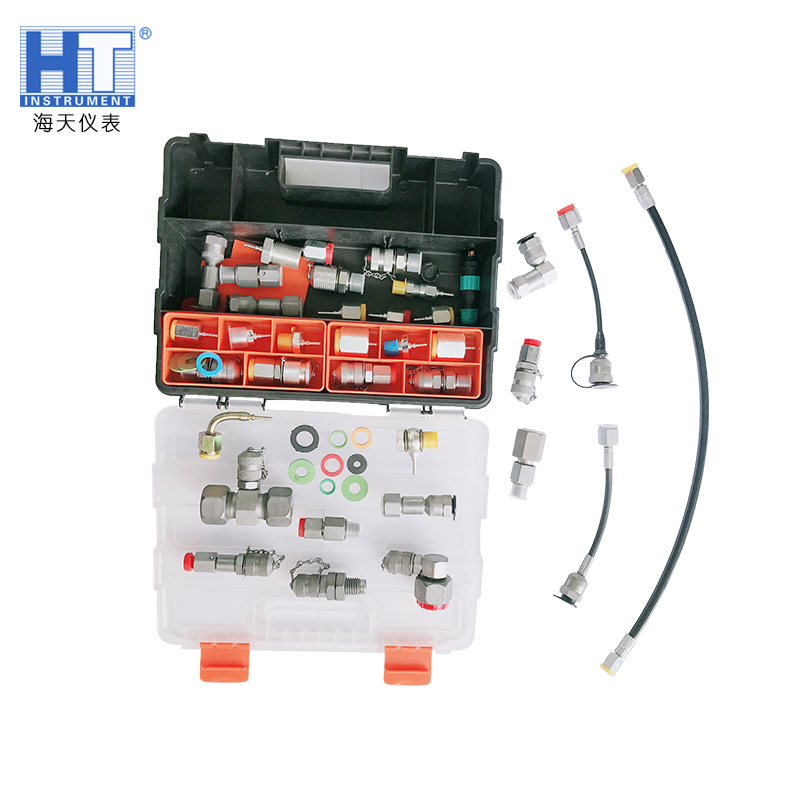

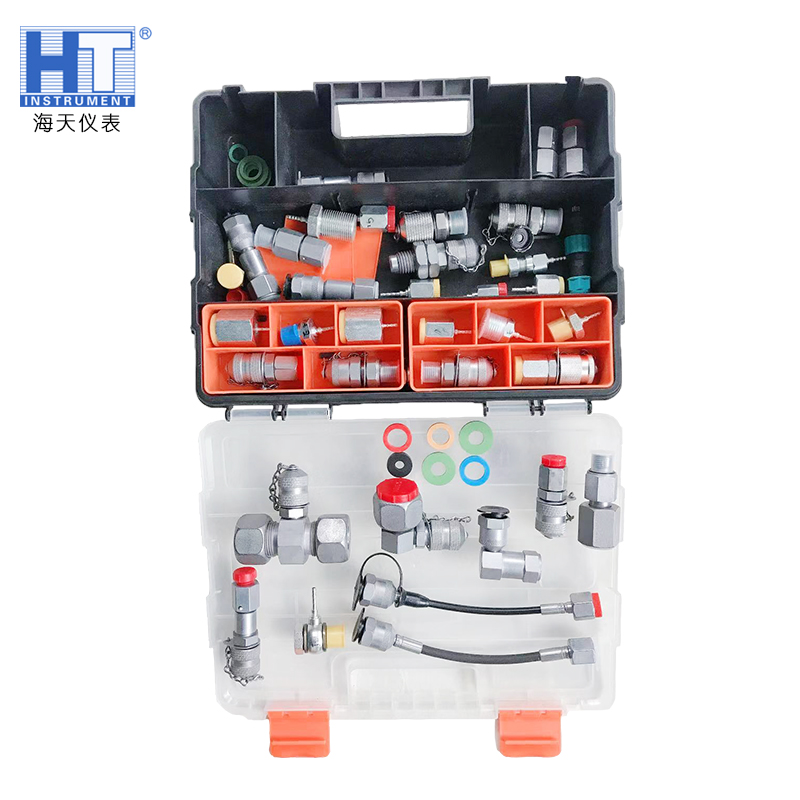

測壓接頭

產品分類：測壓接頭
一、簡介 INTRODUCTINON 本系列廣泛應用于液壓系統的壓力檢測，潤滑、排氣、壓力系統中油液取樣，個有結構先進，密封可靠，體積小，重量輕使用方便等特點。 二、技術參數 TECHNICAL DATA 標準依
訂購熱線：0510-85625533
產品詳情

一、簡介 INTRODUCTINON
　　 本系列廣泛應用于液壓系統的壓力檢測，潤滑、排氣、壓力系統中油液取樣，個有結構先進，密封可靠，體積小，重量輕使用方便等特點。
二、技術參數 TECHNICAL DATA
標準依據 ISO15171-2 08/2000
工作壓力 63MPa(630 bar) (最高)
爆破壓力 ＞2520bar
工作介質 液壓油和礦物油　
其它兼容介質：請垂詢
材質 接頭體：碳鋼；蓋帽；碳鋼、塑膠
密封件：NBR（丁睛橡膠）；
不銹鋼AISI 316：請垂詢
工作溫度 －30℃～+120℃丁睛橡膠密封；
－20℃～+200℃氟橡膠密封；
配膠帽：－30℃～+100℃
表面處理 鍍黃鋅（彩鋅）
(一）PT系列微型測壓接頭（不帶排氣）
不帶排氣的測壓接頭 訂貨型號 原舊型號 M1 M2 L I S 配置壓
軟管接
頭型號		 備注
remark
PT-1 PT-00 M10×1 M12×1.25 33 8 17 H1
PT-2 PT-00A1 M10×1 M16 42 8 19 H2
PT-3 PT-00A2/D1-3/M14×1.5 M14×1.5 M16 46 12 19 H2
PT-4 DI-3/M10×1 M10×1 M16 46 12 19 H2
PT-5 DI-3/M12×1.5 M12×1.5 M16 46 12 19 H2
PT-6 DI-3/M18×1.5 M18×1.5 M16 46 12 24 H2
PT-7 DI-3/G1/4 G1/4 M16 46 12 19 H2
PT-8 BZ(JB/ZQ4526-86) M12×1.5 M14×1.5 50 ? 17 H3
PT-9 KF-1/M10×1 M10×1 M16×1.5 46 11.5 19 H4
PT-10 KF-1/M12×1.5 M12×1.5 M16×1.5 46 11.5 19 H4
PT-11 KF-1/M14×1.5 M14×1.5 M16×1.5 46 11.5 19 H4
PT-12 KF-1/M18×1.5 M18×1.5 M16×1.5 46 11.5 24 H4

注：需要NPT螺紋和ED軟密封或O型圈密封等特殊連接，請?jiān)谟嗀洉r(shí)注明。
（二） 帶排氣測壓接頭
帶排氣的測壓接頭 訂貨型號 原舊型號 M1 M2 L I S 配測壓軟管
接頭型號		 備注
remark
PPT-1 PT1-00 M10×1 M12×1.25 33 8 17 H1
PPT-2 PT-00A1 M10×1 M16 42 8 19 H2
PPT-3 PT-00A2 M14×1.5 M16 46 12 19 H2
PPT-5 — M12×1.5 M16 46 12 19 H2

(三）PTF系列管道用連接體測壓接頭
M1 S L I M1 可配測壓
軟管接頭
型號		 訂貨型號 備注
remark
M22×1.5 27 28 8 M12×1.25
M16		 H1
H2		 PTF-M/M
例：測壓接頭的螺紋為
M16與管道相連接的螺
紋為M22×1.5則表示
為PTF-M16/M22×1.5
M27×1.5 32 29 9
M30×1.5 36 30 10
M36×2 41 31 11
M42×2 50 35 15
M52×2 60 37 17
M60×2 70 39 19
（四）PTS系列管路連接測壓接頭
型號 Do L h 可配測
壓軟管
接頭型號		 備注
remark
PTS-6 6 69.5 54 PT-3
PTS-8 8 70.5 54
PTS-10 10 72.5 54
PTS-12 12 72.5 54
PTS-14 14 75.5 54
PTS-16 16 75.5 54
PTS-18 18 75.5 54
PTS-20 20 91.5 55
PTS-22 22 93.5 58
PTS-25 25 96.5 58
PTS-28 28 97.5 58
（五） PTO系列DKO內螺紋外錐面O型圈密封測壓接頭
型號
model		 d(mm) 螺紋G 壓力P max 尺寸 原訂貨編號
（配金屬帽）		 原訂貨編號
（配金屬帽）		 備注remark
L S1
PTO-6L 6 M12×1.5 315bar 65 14 620.02.006.60 620.02.006.61
PTO-8L 8 M14×1.5 66.5 17 620.02.008.60 620.02.008.61
PTO-10L 10 M16×1.5 67 19 620.02.010.60 620.02.010.61
PTO-12L 12 M18×1.5 58 22 620.02.012.60 620.02.012.61
PTO-15L 15 M22×1.5 60 27 620.02.015.60 620.02.015.61
PTO-18L 18 M26×1.5 61 32 620.02.018.60 620.02.018.61
PTO-22L 22 M30×2 160bar 59.5 36 620.02.022.60 620.02.022.61
PTO-28L 28 M36×2 66 41 620.02.028.60 620.02.028.61
PTO-35L 35 M45×2 71.5 50 620.02.035.60 620.02.035.61
PTO-42L 42 M52×2 74.5 60 620.02.042.60 620.02.042.61
PTO-6S 6 M14×1.5 630bar 65 17 620.02.106.60 620.02.106.61
PTO-8S 8 M16×1.5 66.5 19 620.02.108.60 620.02.108.61
PTO-10S 10 M18×1.5 67 22 620.02.110.60 620.02.110.61
PTO-12S 12 M20×1.5 58 24 620.02.112.60 620.02.112.61
PTO-14S 14 M22×1.5 58.5 27 620.02.114.60 620.02.114.61
PTO-16S 16 M24×1.5 400bar 61.5 30 620.02.116.60 620.02.116.61
PTO-20S 20 M30×2 60.5 36 620.02.120.60 620.02.120.61
PTO-25S 25 M36×2 67.5 46 620.02.125.60 620.02.125.61
PTO-30S 30 M42×2 67.5 50 620.02.130.60 620.02.130.61
PTO-38S 38 M52×2 315bar 69.5 60 620.02.138.60 620.02.138.61
(六）PT-B* 系列卡套式測壓接頭
型號
model		 d(mm) 壓力
P max		 尺寸 原訂貨編號
（配金屬帽）		 原訂貨編號
（配金屬帽）		 備注remark
L L1
PT-B2 6 630bar 20 58 620.03.006.50 620.03.006.51
PT-B3 8 20 58 620.03.008.50 620.03.008.51
PT-B4 10 20 58 620.03.010.50 620.03.010.51
PT-B5 12 20 61.5 620.03.012.50 620.03.012.51
(七）PTH/P* 系列壓力表座測壓接頭
型號model 螺紋G 螺紋G1 壓力
P max		 尺寸 原訂貨編號
（配金屬帽）		 原訂貨編號
（配金屬帽）		 備注remark
S L
PTH-2/P1 M16×2 M14×1.5 630bar 19 34 — —
PTH-2/P2 M16×2 M20×1.5 27 39 — —
PTH-2/P3 M16×2 ISO228-G1/4'' 19 34 620.09.204.00 620.09.204.001
PTH-2/P5 M16×2 ISO228-G1/2'' 27 39 620.09.208.00 620.09.208.001
PTH-2/P7 M16×2 1/4''NPTF 19 34 620.09.304.00 620.09.304.001
