[電接點溫度計]當前位置：首頁>>產品中心>>溫度計>>電接點溫度計
  • [field:text/]
  • [field:text/]
  • [field:text/]

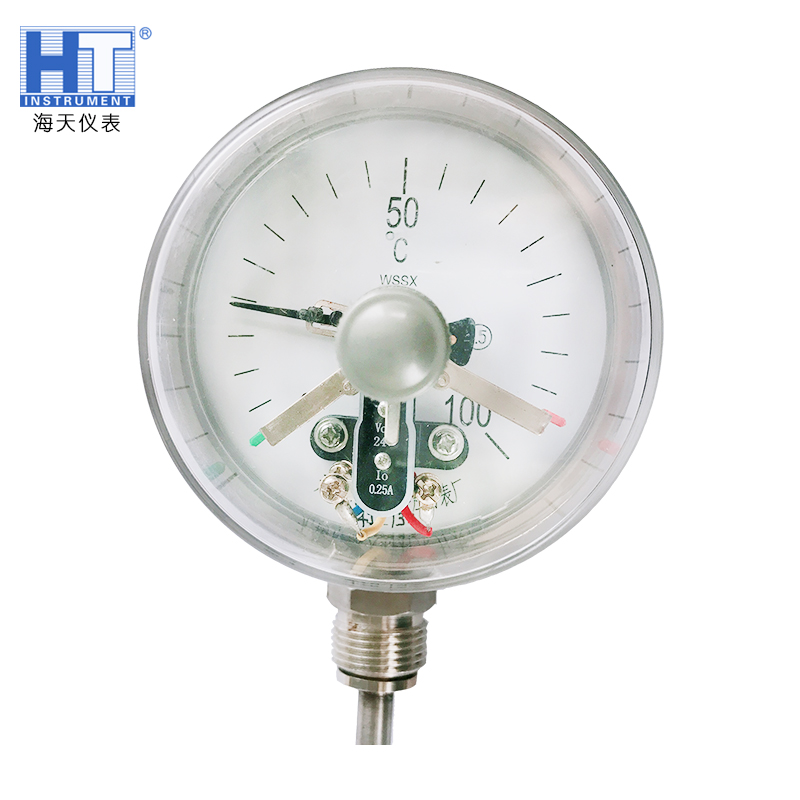

電接點溫度計

產品分類：電接點溫度計
WS(SX)-系列雙金屬（電接點）溫度計 適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽溫度，具有無汞害、指示清晰、堅固、耐震。儀表全部采用不銹鋼材料，具有良好的防水、防腐性能。
訂購熱線：0510-85625533
產品詳情
WS(SX)-系列雙金屬（電接點）溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽溫度，具有無汞害、指示清晰、堅固、耐震。儀表全部采用不銹鋼材料，具有良好的防水、防腐性能。電接點雙金屬溫度計是一種適合中低溫現場檢測和自動控制的儀表，可直接測量氣體的溫度，并對被測介質的溫度變化進行自動控制或發出信號。該系列廣泛應用于石油、化工、冶金、紡織、食品等工業。
型號指示
技術參數
　　　　　　　　　　　　　單位：mm
型號 公稱直徑 測量范圍°C 分格值°C 插入長度
L		 保護管直徑
d		 安裝螺紋
M
WSS-3口 60 0～50
0～100
0～150
0～200
0～300
0～400
0～500		 1
2
2
5
5
10
10		 75;100;
150;200;
250;300;
400;500;		 6 M16×1.5
WSS-4口WSSX-4口 100 10 27×2
WSS-5口 150 10
精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA（無感負載）
最大工作電流：1A
持續電流：0.6A
最大工作電壓：380VAC，220VDC
儀表直形標準：JB/T8803-1998
安裝方式
活動外螺紋（1） 活動內螺紋（2） 法蘭連接（3） 可調活動外螺紋（4） 固定外螺紋（5）
WSSX接線示圖:
1、公共線 2、上限 3、下限 4、接地
外形尺寸：

型號 外形尺寸
D H L L1 L2 L3 M
WSS-30 □ 60 / 75;100;
160;200;
250;300;
400;500;
～1000。		 62 12   16×1.5
WSS-31 □ 46 60
WSS-32 □ 44 55
WSS-40 □ 100 / 72 16 27×2
G½
ZG½
NPT½
WSS-41 □ 46 94
WSS-42 □ 44 82
WSS-48 □ 58 64
WSS-50 □ 150 / 72 16
WSS-51 □ 46 112
WSS-52 □ 44 82
WSS-58 □ 58 64
WSS-401 □ 100 / 72 16 42 27×2
WSS-411 □ 46 94
WSS-421 □ 44 82
WSS-481 □ 58 64
WSS-□ 01 WSS-□ 11 WSS-□ 21 WSS-□ 81
WSSX-□ 401 WSSX-□ 411 WSSX-□ 421 WSSX-□ 481
溫度計套管應用
　　當工藝過程存在高壓、高流速或腐蝕性的情況，雙金屬溫度計本身的保護管不能適用于這樣的條件時，以及要求未裝儀表前工藝管道或設備為密閉系統的場合，應采用溫度計套管，以保證安全和正常操作。對于中、低壓介質宜選用直形或錐形鉆孔管式溫度計套管；對于被測介質流速較高或要求溫度計套管有高強度的場合，應選用錐形鉆孔式套管；對于要求減小阻力或減小熱響應時間的場合，可選用階梯形溫度計套管。
溫度計套管規格
套管形式：直形、錐形、階梯形
套管種類：無縫鋼管、整體鉆孔管
套管直徑：內徑Ø6~Ø16（整體鉆孔管）
外徑Ø12~Ø30（無縫鋼管）
套管總長度：整體鉆孔管：≤1000mm
無縫鋼管：根據需要
套管材質：304、316、鈦、哈氏合金、蒙乃爾合金、高溫管等
套管安裝形式：直螺紋、錐螺紋、焊接式、法蘭式

溫度計套管型號表示
WTG—
1
2
代號 注解
W 溫度儀表
TG 套管
1 套管結構型式
E 無縫鋼管式（分體焊接）
T 直形鉆孔管式（整體鉆孔）
P 錐形鉆孔管式（整體鉆孔）
S 階梯形鉆管式（整體鉆孔）
2 安裝連接方式
G 直螺紋
N 錐螺紋
w 焊接
F 法蘭
如有其他要求，須我公司確認并澄清后可定制
訂貨須知　　　　　　　　　　　　
型號/結構形式/連接形式/總長/插入深度/連接螺紋
樣板表示
文字表述
雙金屬溫度計套管，錐形套管錐螺紋連接Z3/4"總長L×插入深度 E=200*150
外形尺寸
注：
e:插入深度—由用戶根據設備或管帶尺寸確定
T：延長長度—當設備或管道有保溫層時，可根據需要有延伸長度
L：套管總長度
安全警告
為安全起見，請選擇正確型號的產品，如若產品的選擇或使用不當，將可能會導致財產的損失或人身的傷害，系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品
